Канальное оборудование Panduit

Пассивное оборудование Panduit



Патч-корды, панели, розетки

При установке структурированных кабельных систем широко используется продукция PANDUIT : блоки, базы, коннекторы, панели и системы PAN - PUNCH . Оптоволоконные соединения в СКС от PANDUIT производятся при помощи коннекторов модульного типа OPTI - JACK и монтажных корпусов OPTICOM .

Оборудование типа 110, входящие в состав системы PAN - PUNCH , выпускается в виде кроссовых башен на 300 и 900 пар и панелей для настенного монтажа на 100 и 300 пар. При обслуживании телефонных приложений существенную помощь окажет применения 100 и 300 парных настенных предразведенных панелей с выводом одного конца многопарного провода на разъём TELCOM . Также доступны 3-, 4-, 5-парные линейки. А благодаря вилкам разъёмов типа 110, системы PAN - PUNCH допускают сборку на объекте монтажа.

Основой волоконно-оптической подсистемы, которая базируется на оборудовании OPTICOM , являются полки, максимальная ёмкость 72 розетки, настенные муфты,12 и 24 розетки, а также розетки multimedia , в корпус которых можно установить до 12 оптических розеток. Для коммутации предназначены шнуры от 1 до 3 м, которые можно заказать и в комбинированном варианте с вилками различных типов на разных концах.

Патч-панели

Компания « Panduit » предлагает патч-панели двух основных видов: наборные и с готовыми модулями. Основным достоинством наборных панелей является возможность установки только необходимых модулей. Готовые модульные панели быстро и легко монтируются в кроссы.

Pan-Way ®

Для защиты и прокладки кабелей используются системы кабельных каналов Panduit . Основное достоинство этих коробов – легкость установки и современный дизайн. Все кабельные каналы соответствуют стандартам TIA/EIA 568-B и 569-A (стандарты телекоммуникационных кабельных систем). Компания « Panduit » создаёт унифицированные комплектующие, благодаря которым модули розеток легко и быстро монтируются в рамку на коробе, на стене, каналы разных размеров соединяются между собой. Широкий выбор угловых каналов и совмещений предохранит кабель от перелома.

Использование коробов для кабелей « Panduit » также позволяет повысить уровень безопасности вашей системы. Короба закрываются довольно плотно, без инструмента открыть его довольно трудно, что защищает кабель от несанкционированного доступа. Существует два основных вида кабельных каналов: LD и TG .



Короба LD

Короба типа LD предназначены для прокладки небольшого числа кабелей. Крышка короба и основание представляют собой единое целое, что определяет быстрое закрытие. Для монтажа канала необязательно делать отверстия в стене, так как на основании имеется самоклеящаяся лента. Короба LD делятся на 3 вида по своим размерам: LD 3, имеющий площадь сечения 136 мм 2 , LD 5, - 244мм 2 , и LD 10 – 643мм 2

Пассивное оборудование Panduit короба типа LD
Пассивное оборудование Panduit короба типа LD
Пассивное оборудование Panduit короба типа LD



Короба T-45, T-70, TG-70, Twin-70



Кабельные каналы типа Panduit Pan-Way TG -70 имеют более плотное закрытие короба, что практически полностью исключает доступ посторонних к кабелю. Внутренняя перегородка позволяет разделить короб на 2 части. Для прокладки большого числа кабелей используются каналы типа TG -70, имеющие довольно большую площадь сечения. Короба типа Twin -70 имеют 2 отделения, изолированных друг от друга, что позволяет разместить 2 разные группы кабелей. Сами же отделения могут разделиться перегородкой по вашему усмотрению.

Кабельный канал типа T-45Короб TG-45Кабельный канал типа T-45
Кабельный канал типа T-70Короб T-70Кабельный канал типа T-70

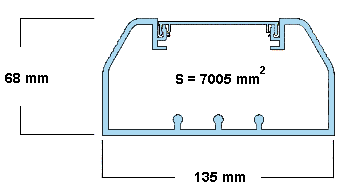

Кабельный канал типа TG-70Короба TG-70Кабельный канал типа TG-70

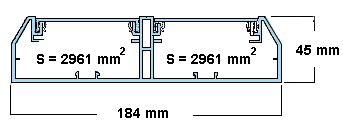

Кабельный канал типа Twin -70Короба Twin-70Кабельный канал типа Twin -70





Маркировка и стяжки

Из дополнительных аксессуаров системы PAN-NET отметим обширный набор самоламинирующихся маркеров, бирок и клеевых этикеток, маркировка которых возможна с использованием компьютерной печати. Аккуратная укладка кабельных пучков и их дополнительная маркировка обеспечиваются применением ремешков-липучек VELCRO, пластиковых стяжек с маркирующими площадками серии PAN-TY и стяжек PAN-STEEL из стальной ленты.
